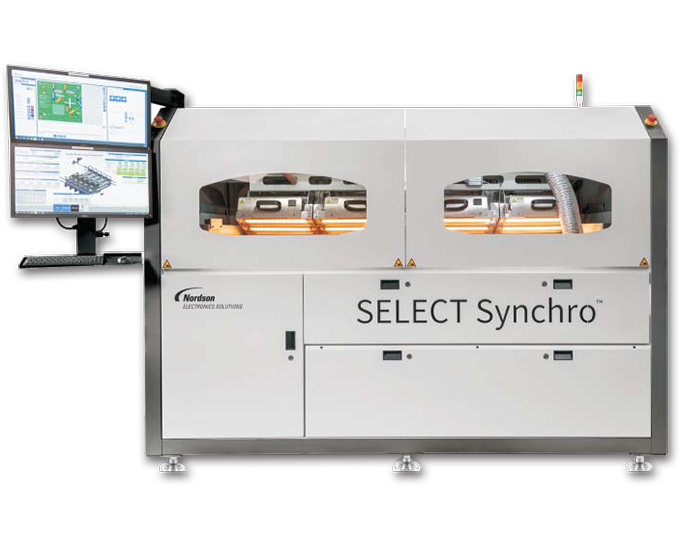

SELECT Synchro

以不间断的生产力改变您的选择性焊接工艺

SELECT Synchro 是一款选择性焊接系统，专门设计用于大批量通孔和混合技术的表面贴装焊接应用和大批量生产。该系统兼具配置的高灵活性和紧凑的占地面积，并能同时处理多个印制电路板。选择 Synchro 3或者Synchro 5系统可加工长度达 2500毫米、宽度达 460毫米的板材，使用 Synchro 5XL 可加工长度达 2500毫米、宽度达 680毫米的基板。
Synchr 3最多可集成3个焊接工位
Synchr 5和5XL 最多可集成5个焊接工位

多功能性

Synchro 系统可轻松应对弯曲以支持各种焊接应用，包括单面、双面通孔或混合技术表面贴装和通孔组件。系统配置包括M icrodrop滴射助焊剂，最多可容纳五个焊嘴，以焊接无铅和含铅合金。各种选项提供了更大的灵活性。

价值

Nordson SELECT 工艺解决方案享有创新声誉，能为客户提供高收益的投资回报同时降低拥有成本。从最初的工艺开发到大规模生产，我们全球经验丰富的工艺应用开发和技术服务网络都将为您提供高效的支持。

产品优势

电路板连续穿过系统，（边走边焊不间断焊接模式）对于大多数应用而言，产量提高了 20-40%，如果传输和焊接时间相当，则可能获得更多增益。

焊接工作在焊炉之间自动平衡，以进一步提高产量

由于罐和助焊剂在传送带方向上的运动最小，与传统的多工位焊接机相比，系统占地面积减少了60%

使用不同的合金和喷嘴或一个固定喷嘴同时处理多个基板，适用于您的所有产品

最多支持三个或五个焊锡罐，每个焊锡罐都能适应不同的喷嘴尺寸，无需更换喷嘴

SELECT Synchro规格表

系统规格
运动系统	X-Y 重复精度¹	Synchro 3, 5和5 XL; ±100 微米（0.004 英寸），3 sigma
运动系统	X-Y 速度	Synchro 3, 5和5 XL; 0.15 m/s 峰值（5.9 英寸/秒）
电脑	Windows® 操作系统的 PC
软件	SolderWorks Editor“点击式”编程和机器控制软件
焊锡锅容量和重量	容量²	约 12.0 千克（26.4 磅）
	锡铅焊料、焊锡锅和泵组件的总重量²	约 22.4 千克（49.2 磅）
	无铅焊料、焊锡锅和泵组件的总重量²	约 19.7 千克（43.3 磅）
	最高温度	320°C (608°F)
可焊接区域 (X-Y)	SELECT Synchro 3和5 ：最大 460 毫米x 2500 毫米
	SELECT Synchro 5 XL：最大 680 毫米 x 2500 毫米
	最小 50 毫米 x 100 毫米
预热	顶部预热功率可选，范围为 1.5 kW 至 24.0 kW
预热	底部预热功率可选，范围为 1.5 kW 至 9.0 kW
电路板处理能力	最大板尺寸³	SELECT Synchro 3和5：460 毫米 x 2500 毫米 SELECT Synchro 5 XL：680 毫米 x 2500 毫米
电路板处理能力	最小电路板尺寸³	50毫米×100毫米
输送带	最小/最大板和载体厚度⁴	0.5毫米至5毫米
	最大舷外间隙	120毫米
	最大车底间隙	40毫米（80毫米可选）
	边缘间隙⁵	3 毫米（0.12 英寸），边缘输送机，包括轨道夹具
	输送高度⁶	输送机高度符合SMEMA标准；高度可调范围：940-965毫米（从地板到板底部）
	负载能力⁷	标准输送机：最大500毫米为10公斤；3毫米板座重型输送机：最大500毫米为20公斤；5毫米板座
	操作模式	自动 (SMEMA)、手动或直通
设施要求	系统占用空间	SELECT Synchro 3和5：2500毫米x 1500 毫米 SELECT Synchro 5XL：2500毫米x 1750 毫米
	压缩的空气	最小 6 巴，最大 8 巴
	电源（主电源）⁸	Synchro 3: 400/480VAC, 50-60 Hz, 三相, 45kW, 63 A Synchro 5 和 5 XL: 400/480VAC, 50-60 Hz, 三相, 50 kW, 72 A
	氮气	99.99% (4.0) 纯度，4-6 bar，1.3 立方米/小时（单锅），6.5 立方米/小时（5 个焊锡罐）
	通风	后部 300 立方米/小时，两个直径 100 毫米的管道
	系统重量⁹·¹º	Synchro 3：2006 公斤 Synchro 5：2118 公斤 Synchro 5XL：2158 公斤

脚注：
1. 重复性是在全额定系统速度下测量的。
2. 焊锡罐和泵组件的焊锡容量和总重量因焊锡合金而异。
3. 以并行或双模式运行时，电路板尺寸会减小。
4. 有关更小或更大的板/载体，请联系工厂。
5. 边缘输送机符合SMEMA标准。
6. 可根据要求提供 900 毫米（35.4 英寸）非 SMEMA 输送机高度。
7. 输送机上任一时刻所有零件的总重量。有关更大负载能力的要求，请联系工厂。
8. 电力因配置而异。
9. 系统重量因配置而异。
10.可能还有其他配置。
